مقاله کامل تست شده کیت تولیدفرکانس

مقاله کامل تست شده تولید سه نوع موج — مناسب آموزش و آزمایش

این کیت الکترونیکی یک مدار کامل نوسان‌سازه که می‌تونه *سه نوع موج الکتریکی* تولید کنه:

1- موج مربعی (Square Wave)
2- موج مثلثی (Triangle Wave)
3- موج سینوسی (Sine Wave)


🛠 شامل ۳ بخش اصلی:

1. *نوسان‌ساز اصلی (Oscillator):*
    با استفاده از دو تقویت‌کننده عملیاتی (Op-Amp)، یک موج مربعی و سپس یک موج مثلثی تولید می‌شه.
    این قسمت با تنظیم ولتاژ خازن باعث تغییر شکل موج می‌شه.

2. *شکل‌دهنده موج (Wave Shaper):*
    موج مثلثی وارد یک مدار ساده با دیود و مقاومت می‌شه که زوایای تیز اون رو گرد می‌کنه و خروجی رو به شکل سینوسی درمیاره.

3. *تقویت‌کننده خروجی (Push-Pull Stage):*
    برای اینکه موج سینوسی بتونه جریان بیشتری بده (مثلاً برای راه‌اندازی بار یا اسپیکر)، یک مرحله با ترانزیستورهای NPN و PNP اضافه شده که خروجی رو قوی‌تر می‌کنه.


 ⚡ ویژگی‌ها:

- فرکانس حدود ۳ تا ۵ کیلوهرتز

- مناسب برای تست مدار، آموزش موج‌ها، یا پروژه‌های موسیقی دیجیتال

- طراحی ساده و فقط با قطعات پایه‌دار (برای مونتاژ راحت)

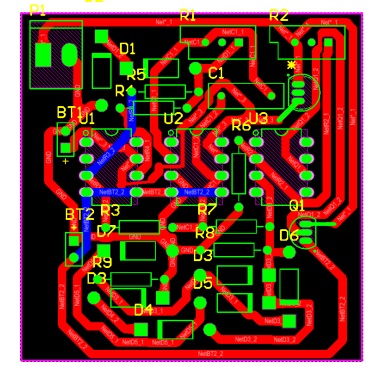

- مناسب برای ساخت روی PCB یک‌طرفه با اچ دستی


👨‍🔧 برای چه کسانی مناسبه؟

- دانش‌آموزان و دانشجویان برق

- علاقه‌مندان به الکترونیک و DIY

- کسانی که می‌خوان موج رو در آزمایشگاه یا پروژه‌های صدا تست کنن
