پروژه قفل رمزدیجیتال

امروزه امنیت درب خونه هابسیارپایین آمده وبه راحتی قفل های خانه ها بازمیشود.ماامروزبه نحوه ساخت یک پروژه میپردازیم که فقط بایک رمزچهاررقمی میتوانیددرب منزل به راحتی بازکنید.

یک دستگاه بسیارکارآمد,ضروری وباکیفیت بالا .امروز یه پروژه ایی میسازیم که درب خونتون رافقط بایک رمز4رقمی بازکنید .برنامه نویسی این مدارسی وباکامپایلرکدویژن نوشته شده.دراین پروژه مادوتامدار داریم یکی معمولی ویکی پیشرفته همراه با پی سی وی استوابتدا مداراول راموردبرسی قرارمیدهیم.

مدارمعمولی

مادراین مدار کنترل دربااستپ متوراستکه باواردکردن رمز دلخواه خود میتوانیم استپ متورراکنترل کنیم .ابتدامدارارطبق شکل زیرتوربرنامه پروتوئوس میبندیم تابرای برنامه نویسی کارراحت ترودقیق ترشه.

توجه:رمز اولیه 6666است.

دراین مدار شما ابتدارمز اولیه 6666راوارد کرده سپس اتوماتیک درباز میشودوبرای بستن در روی هشتک زده تادربسته شود.بازدن دکمه ستاره پسورد جدید رامیتوانید واردکنید.رمزقبلی شماپاک ورمز جدید جایگزین میشود.رمز قبلی شمادیگر باز نمی‌شودفقط بارمز جدیدی که واردکردید باز میشود.

اتصال پایه ها:

پایه هایlcdکارکتری: پایه های d7تاd4رابه پایه های dمیکرو وصل کنیدوپایه هایe,rw,rsرابه پایه های dمیکرووصل کنید.پایه VEEرابه یک مقاومت 2.7کیلو بدهید(کنتراستصفحه)پایه Kرابه مقاومت220اهم میدهیم(نورصفحه).Aرابهمثبت میدهیم.VSSمنفی,VDDمثبت(POWER)

پایه های کی پد:6ازپایه های کی پدc0تاc5اتمگ وصل نموده وپایه Aرابه B0اتمگ وصل مینماییم.

پایه های استپ متور:پایه B1رابه وسط استپ میزنیم ویک سر استپ را به گرند وسردیگر آن را به AVCCوصل میکنیم.

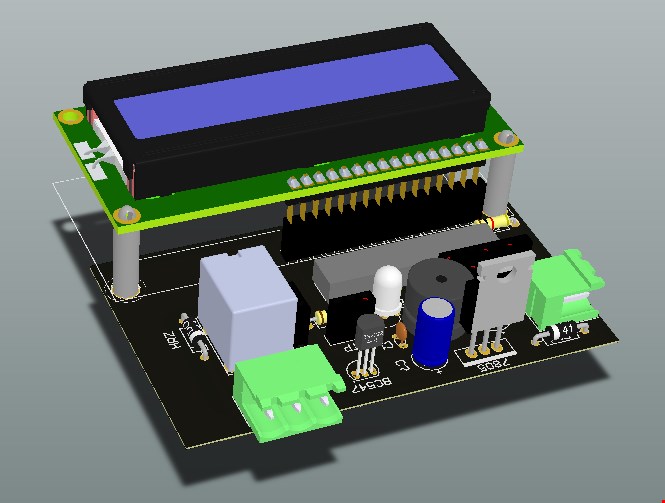

مدارپیشرفته

مدارپیشرفته اتصالات پایه های LCDواستپ ومتور مثل بالاست بااین تفاوت که دراین مدار سه خروجی ویک آلارم هم برای مدار تعریف شده که هم خروجی میتونه فعال کنه ووهم هشدار بازبودن دررامیدهید.

اتصال پایه ها:

پایه هایlcdکارکتری: پایه های d7تاd4رابه پایه های dمیکرو وصل کنیدوپایه هایe,rw,rsرابه پایه های dمیکرووصل کنید.پایه VEEرابه یک مقاومت 2.7کیلو بدهید(کنتراستصفحه)پایه Kرابه مقاومت220اهم میدهیم(نورصفحه).Aرابهمثبت میدهیم.VSSمنفی,VDDمثبت(POWER)

پایه های کی پد:6ازپایه های کی پدc0تاc5اتمگ وصل نموده وپایه Aرابه B0اتمگ وصل مینماییم.

پایه های استپ متور:پایه B1رابه وسط استپ میزنیم ویک سر استپ را به گرند وسردیگر آن را به AVCCوصل میکنیم.

یه پایه خروجی میتوانید ازترانزیستور بگیرید.

توجه:رمز اولیه 6666است.

فیلم نحوه ساخت کامل مدار قفل رمز دیجیتال

دراین ویدوئو نحوه ساخت پروژه قفل رمزدیجیتال هم معمولی وهم پیشرفته کامل یادمیگیرید.
