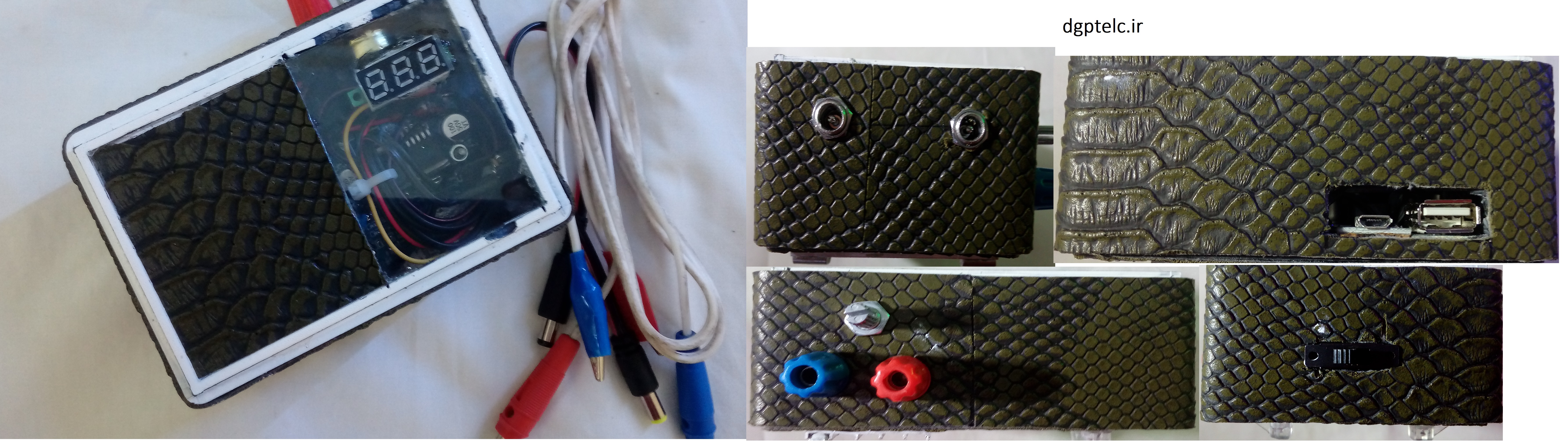

ساخت منبع تغذیه همراه

این سری ازآموزش های الکترونیک به ساخت یک (منبع تغذیه حرفه ایی همراه) میپردازیم.قابلت ورودی 12جداو0تا30 متغیر +شارژر گوشی. که به جرات می توان آنها را کامل ترین آموزش های موجوددانست با صرف هزینه زیادو با کیفیت و جزئیات بالاتوسط جناب آقای پوریا تومانی تهیه شده است و به صورت رایگان در اختیار عموم قرار گرفته است.

سلام جون ودلا .امروز میخواییم یه منبع تغذیه خفن باویژگی عالی بسازیم به اضافه ظریف کاری درساخت دستگاه .اول بروتوسایت ثبت نام کن تا شروع کنیم به ساخت این دستگاه خفن  😎😀 .ابتداوسایل دستگاه ازسایت مابخرید وسفارش دهید .(میتونید وسایل به صورت پک کامل بخرید).

برای خرید وسایل مورد نیاز روی آنها کلیک کنید

وسایل مورد نیاز

سه تاباتری 3.7 ولت لیتیومی های پاور

یک عددکلید کشویی

دوعدد یایک عددافزاینده ولتاژ دی سی

یک عددled

یک عددمقاومت1کیلو اهم

دوعدد مادگی پراب ولتاژ

دوعددنری پراب ولتاژ

دوعدد جک آداپتور مادگی پنلی

یک عدد ماژول شارژر دوچیپ

یک عدد ماژول پاور بانک تک سل

یک ولوم10کیلو

یک باکس3*7*11 سانت

دوعدد سری سوسماری

ولتمتر کوچک

30سانت چرم مصنوعی

مقداری سیم

4پیچ معمولی ودوتاپیچ20سانتی و4مهره

یک تیکه شیشه 2.4سانتیمتردر 1.8

خرید پک کامل تمام قطعات ساخت منبع تغذیه همراه کلیک کنید.

خب حالا بریم دستگاه بسازیم

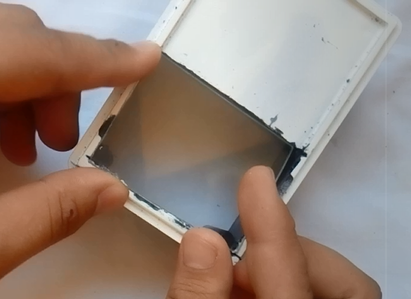

اولین کاری که میکنیم اینه که قسمت بالایی جعبه رنگ سفید میزنیم سپس روی جعبه جای شیشه درمیاریم سپس شیشه روی جعبه فیکس میکنیم .

اندازه=2.4سانتیمتردر 1.8

2=جعبه باچرم پلاستیکی دور بگیرین (توجه ظرافت کار بالا باشه)

حال مدار افزاینده روی پشت جعبه گذاشته سپس اندازه دقیق سوراخ تعین وسوراخ میکنیم .سپس دوتا پیچ20 سانتی اززیر میزنیم سپس مدار افزاینده روی دوپیچ میگذاریم وسفت میکنیم.

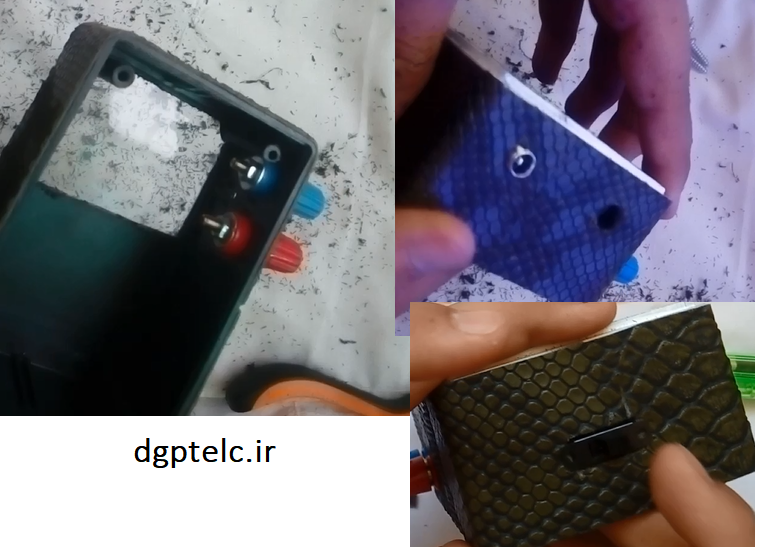

حال روی بدنه جای مورد نیاز را سوراخ ودرمی آوریم.

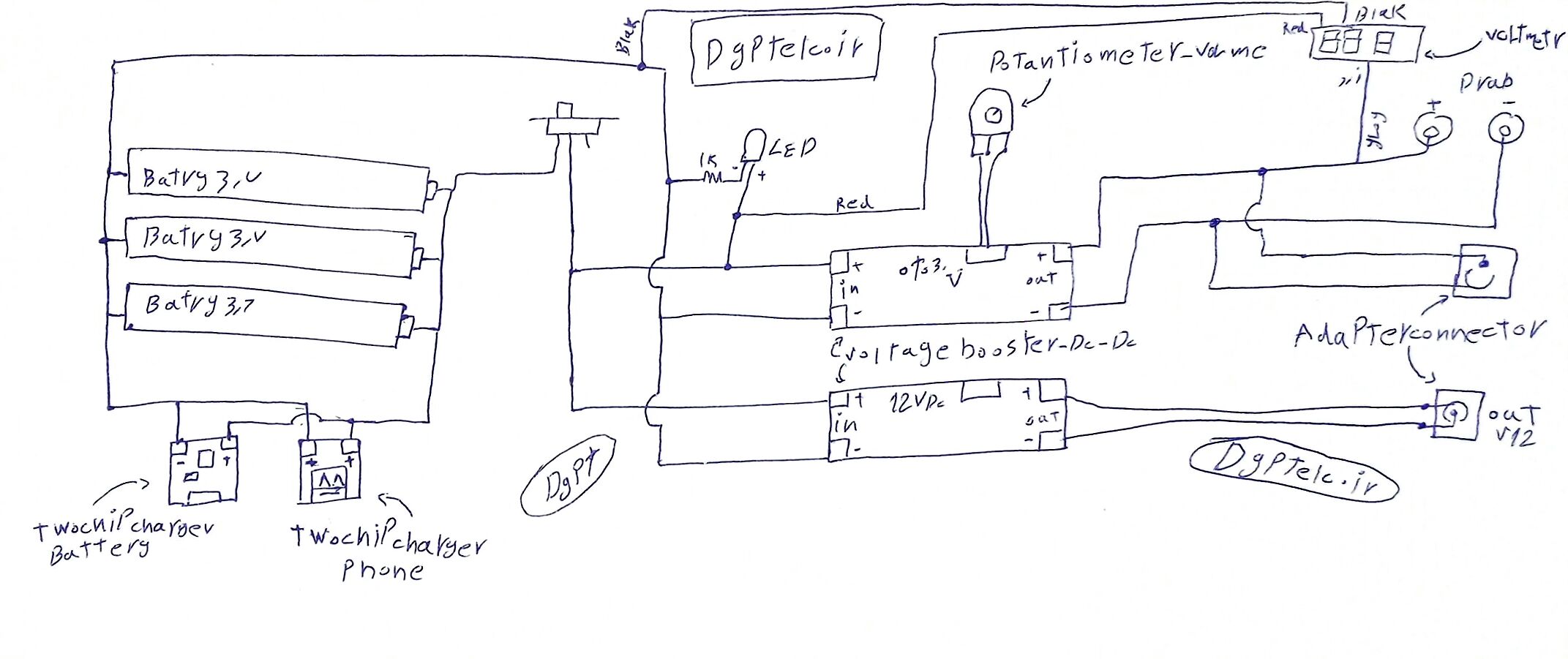

حال مدار طبق شکل زیر بادقت ببندید ولحیم کنید .  دانلود شکل مدار باکیفیت 4k

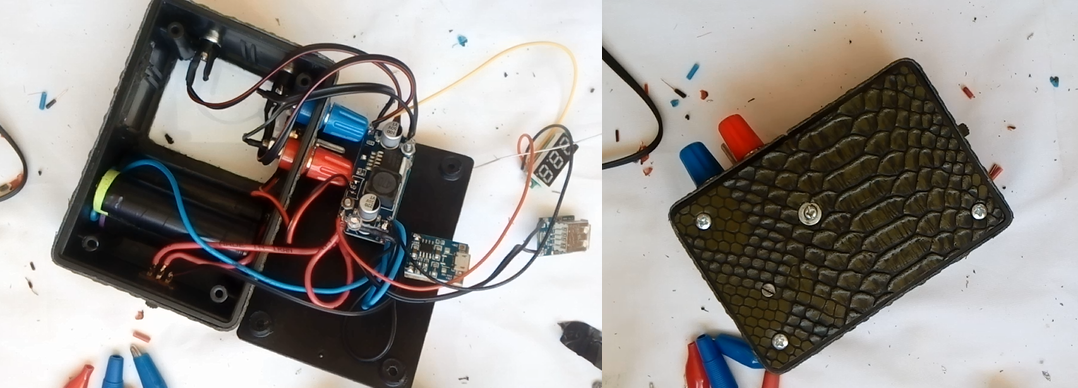

مدارتکمیل شد حال درجعبه رابادقت با4پیچ میبندیم.

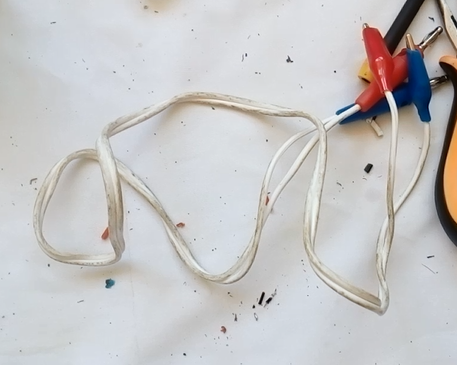

دستگاه تموم شد البته قبل از استفاده سیم پاور یادمون رفت سیم پاور درست میکنیم.

تمام😎😉💯⏬

مشاهده فیلم نحوه ساخت 0تا100منبع تغذیه همراه
